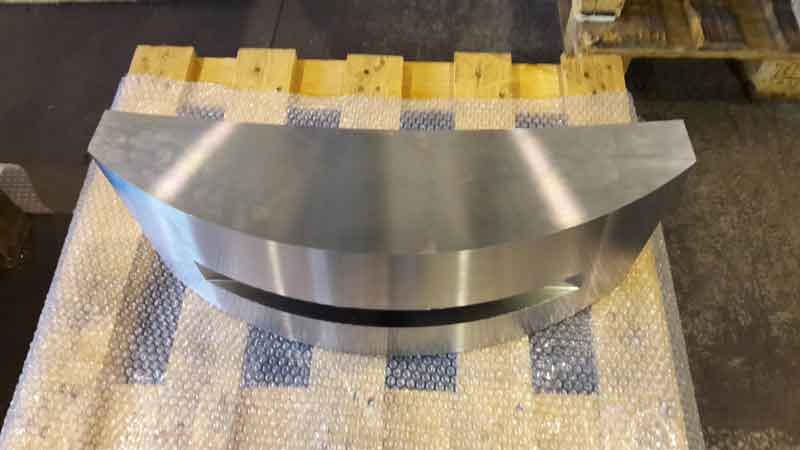

Lavorazione di fresatura eseguita su componente in acciaio 42NiCrMo4, destinato a sistemi di rullatura industriale con spinta idraulica fino a 100 tonnellate.
Il pezzo è caratterizzato da una superficie convessa di scorrimento ottenuta mediante lavorazioni CNC ad alta precisione, progettata per garantire un movimento fluido, controllato e stabile durante il funzionamento della macchina.
La produzione avviene in piccola serie, garantendo controllo qualità su ogni singolo componente.
Il componente svolge una funzione strategica nel sistema di rullatura:
È impiegato su macchine rullatrici industriali ad alta spinta, dove affidabilità, robustezza e precisione geometrica sono requisiti fondamentali.
orientamento dell’asse di avanzamento della macchina
controllo della direzione della spinta idraulica
supporto strutturale sottoposto a carichi elevati
guida del movimento rotatorio sulla superficie convessa
La lavorazione viene eseguita su centro di lavoro CNC a portale con ciclo dedicato che comprende:
sgrossatura del pezzo dal pieno
fresatura a 4 assi della geometria convessa
controllo dimensionale delle superfici funzionali
verifica finale delle tolleranze ad alta precisione
tempra a induzione sulla superficie di scorrimento per incrementare resistenza all’usura
lavorazioni di finitura
verniciatura protettiva sulle superfici piane
